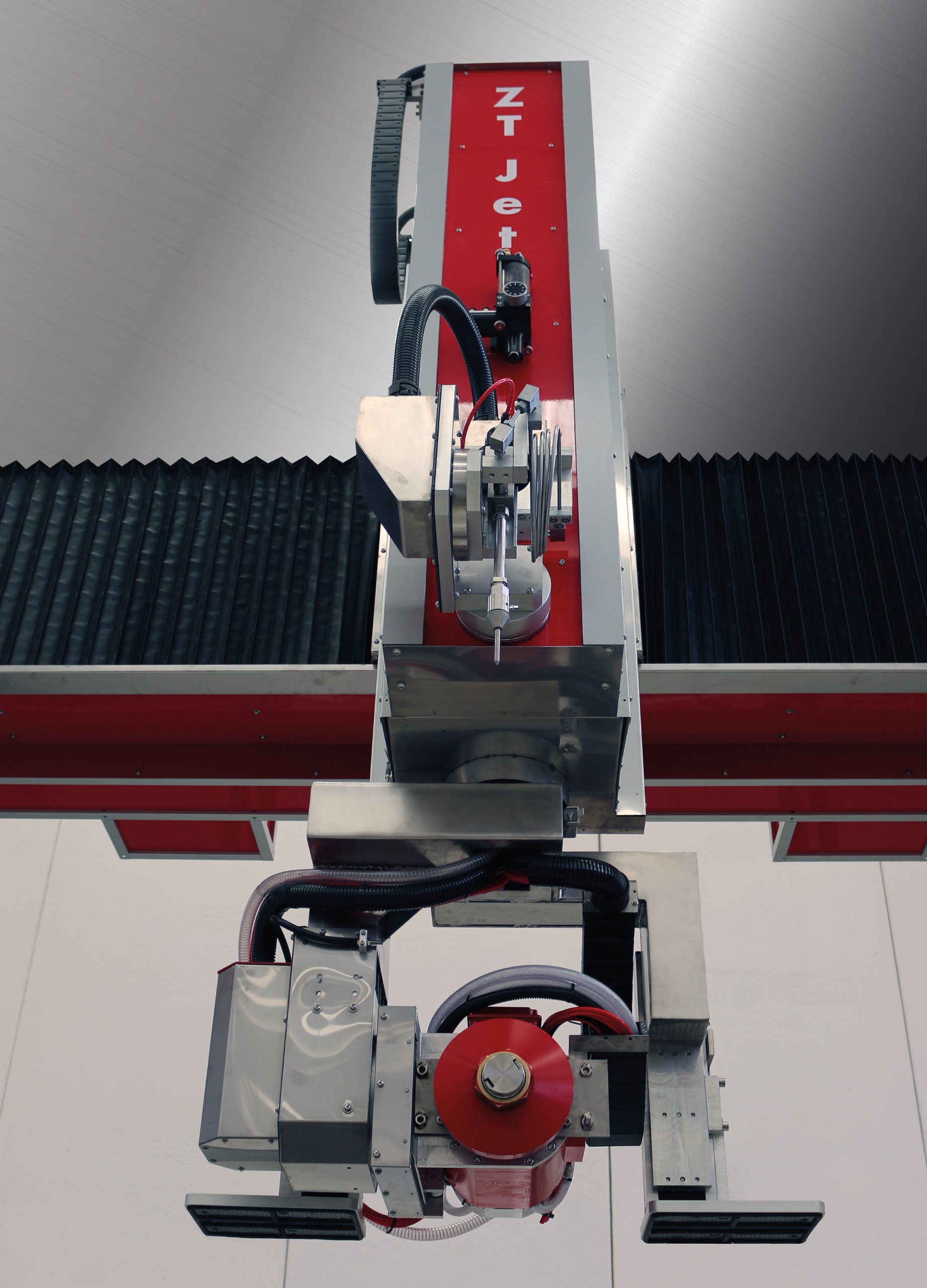

La ZT JET combina todas las herramientas necesarias para realizar todo tipo de corte, perfilado y pulido de superficies y cantos en un único sistema. Está equipada con un cabezal de corte por chorro de agua de cinco ejes y un cabezal multifuncional de cinco ejes con cambiador automático de discos y herramientas. Esta innovadora solución garantiza la disponibilidad de todas las herramientas para pasar de la materia prima al producto terminado. El sistema está equipado con dos mesas: una para corte por disco y chorro de agua, y otra para perfilado y acabado. En la versión Robo-Move, la transferencia de las piezas de la mesa de corte a la mesa de acabado es totalmente automática. Helios Automazioni ha desarrollado la ZT JET para satisfacer las crecientes exigencias de precisión y productividad, así como la alta calidad de corte y acabado de losas de piedra y cerámica para aplicaciones de diseño de interiores. La ZT JET combina soluciones de hardware y software para lograr cortes perfectos tanto para losas de espesor variable como para materiales veteados donde se requiere continuidad de veta (igualación de veta), incluso en proyectos que requieren varias losas. Gracias a soluciones de programación sencillas e intuitivas, el operador puede resolver problemas de diseño complejos. Toda la estructura de la máquina, incluido el depósito de agua, está fabricada en acero inoxidable para garantizar una durabilidad extrema y limitar las operaciones de mantenimiento a una simple limpieza. El uso de husillos y guías de bolas recirculantes para los ejes lineales y reductores Harmonic Drive para los ejes rotativos garantiza la máxima precisión en los movimientos y la perfección incluso en las interpolaciones. Los componentes electrónicos de última generación con tecnología EtherCAT permiten el control en tiempo real de los parámetros de la máquina y la monitorización remota. Esto ofrece importantes ventajas para la optimización de procesos y el diagnóstico remoto. El sistema de producción automática ZT JET ahorra electricidad y costes de abrasivo gracias al uso combinado de cabezales operativos. Además, el cabezal de la máquina está equipado con un exclusivo sistema de control dinámico de presión. Esta solución permite al operador predeterminar la presión que se aplicará a los abrasivos, logrando así una calidad de pulido inigualable tanto en superficies como en cantos.
| ZT JET | |
|---|---|
| Dimensiones generales | 8000 x 5000 x 800 mm | 314,96 x 196,85 x 31,49 inches |
| Tamaño de la mesa de corte | 3350 – 2400 mm | 131,88 x 94,48 inches |
| Dimensiones de la bomba de chorro de agua | 1850 x 1200 x 1070 mm | 72,83 x 47,24 x 42,12 inches |
| Dimensiones de la mesa CNC | 3300 x 2000 mm | 129,92 x 78,74 inches |
| Alimentación | 400 V (3P+N+GND) 50/60 Hz |
| Potencia del electromandril | 9 kW (CNC+disco) |
| Potencia instalada | 60 kW (CNC+disco) |
| Potencia de la bomba de chorro de agua | 50 HP |
| Velocidad de rotación del mandril | 0 ÷ 10.000 rpm |
| Tolva de arena | Máx. 200 kg | 440 lbs Granate Malla 80 |
| Portaherramientas | ISO BT 40 |
| Cambiador de herramientas | Automático |
| Velocidad máxima del eje | X35.000 mm/min - Y30.000 mm/min - Z10.000 mm/min | 1377,95 x 1181,10 x 393,70 pulgadas/min |
AHORRO DE MANO DE OBRA
Gracias a los 3 cabezales de operación, todas las fases de corte no requieren la intervención directa del operador, reduciendo los costos de producción.
MAYOR VELOCIDAD DE CORTE
La presencia del disco de 5 ejes permite una mayor velocidad de corte, mejorando la eficiencia general del proceso de producción.
COSTOS DE MANTENIMIENTO REDUCIDOS
El cabezal Waterjet interviene solo en el 20% de los cortes, lo que contribuye a reducir los costos de mantenimiento y prolonga la vida útil de los equipos. Durante el mantenimiento de la bomba, los otros dos cabezales permanecen operativos.
VERSATILIDAD EN EL CORTE DE MATERIALES
Gracias a su diseño versátil, la Pro Cut XJ5 ofrece la posibilidad de cortar una amplia gama de materiales, aumentando las oportunidades de aplicación y ampliando el campo de posibles encargos.
ASISTENCIA RÁPIDA
Con nuestro servicio de asistencia dedicado, garantizamos el envío de piezas de repuesto en un plazo de 24 horas desde el pedido, minimizando los tiempos de inactividad de la máquina.
La Zt Jet es la inversión ideal para las empresas que buscan optimizar su producción, mejorar la calidad de los productos y reducir los costos operativos.
